Como usar um Controlador de temperatura e como é a eletrônica do produto.

 Nesse tutorial vamos mostrar como usar, configurar e como é a eletrônica interna de um controlador de temperatura.
O modelo usado para esse tutorial é o modelo: MH1210 que pode ser usado em cervejarias, caixas para abelhas sem ferrão, estufas e outros que demandam uma temperatura estável.
VEJA aqui com mais detalhes esse controlador!

Esse controlador e outros modelos podem ser encontrados na: Loja Brasilrobotics
Tem alimentação de 12V/dc externa e controla cargas de 110/220V/AC

 Temos um microcontrolador da Holtek(imagem acima) que faz o monitoramento da temperatura, o controle dos botões, do display de LED 7seg(sete seguimentos), acionamento do relé e gravação na memória eeprom da temperatura gravada.
O modelo de microcontrolador usado é: HT46R01HT46R02HT46R03- Holtek MCU

E o controlador do display de LED que é de 3digitos integrados é o: TM1620(imagem acima)

Um regulador 7805(imagem abaixo) faz a estabilização da tensão de entrada 12V/dc para 5V que alimenta toda a a eletrônica.

Um relé padrão faz o chaveamento das tensões de 110V ou 220V isolado do circuito de 5V.
Note que temos uma função de gravar a temperatura. Isso é feito com uma memória EEPROM modelo: K24C02 EEPROM  de espaço de 2Kbits(imagem abaixo).

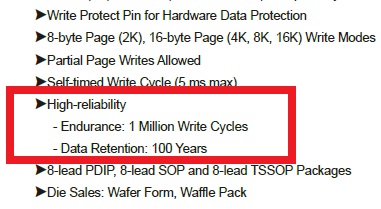

Uma observação importante sobre essa memória é que ela permite 1milhão de cilclos. Ou seja é possível gravar(setar) a temperatura por até 10^6(1.000.000) de vezes. Veja no datasheet:

Assim a capacidade de ajustar a temperatura tem uma vida útil pois ao apagar e escrever gasta-se esse número de ciclos.
Vamos estimar que um usuário faça um ajuste uma vez ao dia o que é pouco provável mas vamos usar o dia como parâmetro. Então, temos:
1ano = 365dias
Sendo 10^6(1.000.000)/365 = 2.739,73anos
Assim: essa memória permite gravações diária por mais de 2mil anos.
Podendo reter(lembrar) cada gravação por até 100anos.
O que parece aceitável já que o produto não deve durar tanto.


Datasheet para consulta
HT46R01HT46R02HT46R03- Holtek MCU  Datasheet
TM1620 Datasheet
K24C02 EEPROM  2K datasheet

-Como ligar e como funciona o controlador?

Vídeo 1/2 mostra o funcionamento.

Vídeo 2/2 mostra como conectar os pinos

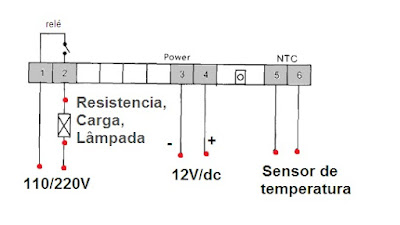

Abaixo uma imagem ilustrativa de como deve ser feita a ligação nesse modelo: MH1210

Nota: Em outros modelos diferentes do MH1210 os pinos 3 e 4 podem receber 110/220V, sendo o aparelho alimentado diretamente pela rede. Nesse caso a fonte já está integrada ao aparelho.
