Já imaginou programar um Chip bem pequeno como os 555 que possuem 8pinos?
Seria posível levar as facilidades do arduino e tecnologia AVR para os projetos extremamente pequenos e ainda reduzir ao máximo o custo.
A Proposta então é usar o seu Arduino como uma ferramenta de gravação dos ATtiny45 ou ATtiny85.
É possível montar na protoboard ou mesmo montar a sua propria sheild.
Nesta aula aprenderemos como montar na matriz de contatos, como programar e veremos um modelo de sheild.
Vamos mergulhar no mundo do ATtiny?
Inicialmente temos um chip chamado ATtiny com 8 pinos e a primeira pergunta: Ele é igual ao Arduino?
Não exatamente. O arduino é uma plataforma e possui um microcontrolador diferente mas todos são do mesmo fabricante: a ATMEL.
Outra diferença é que o Arduino precisa de bootloader, mas ATtiny não usa boot.
Para fins práticos podemos imaginar o "tiny" como um Arduininho pois possui um menor número de pinos I/O, Analógicos e também menor memória.
Mas com este é possivel montar robôs, monitorar sensores de temperatura, escrever num display de LCD, 7seg, dentre outras aplicações que são comuns para o arduino padrão.
Para esse projeto iremos usar:
Clicar na imagem para ampliar
1x Arduino qualquer modelo.
1x ATtiny85 ou ATtiny45 (O modelo "ATtine85" possui 8K de memória flash para código e o "45" 4K)
1x Resistor 220R( pode ser entre 220R e 1K)
1x LED
1x Capacitor de 10uF/16V
1x botão
2x barra de pinos Femea ou Macho com 4x pontos.
Fios
Matriz de contatos
Baixar os arquivos e códigos que serão usadosao longo da aula.
*Veja produtos na Loja do Brasilrobtics
Vamos dar uma olhada no datasheet e ver as configurações de cada pino.
Datasheet do Attiny
Então temos:
3x Portas analógicas.
2x Portas I/O com PWM
1x Pino de Reset
2x Pinos de alimentação(+Vcc, -GND )
Lembrando: postas analógicas podem ser lidas como portas I/O então na prática temos 5x portas de I/O
Simplificando... O que é preciso saber para programar pode ser visto na imagem abaixo:
Etapa 1- Inicialmente precisamos preparar a interface para receber esse novo modelo de microcontrolador.
Vamos usar a interface 022 (Baixar Arduino 022)
E o arquivo: (Baixar attiny45_85)
Clicar na imagem para ampliar
Caso a IDE já esteja aberta você deve fechar e reicializa-la para aparecer a atualização.
Etapa 2- Agora vamos tornar o Arduino um gravador de ATtiny.
É preciso gravar um código que fará essa tarefa de comunicação e gravação dos dados.
Este já está disponível na IDE do arduino.
Veja como fazer:
Abra o código ArduinoISP
Escolha o modelo da placa Arduino que está usando:
Faça o mesmo com a COM(porta usb)
Faça a gravação do código na sua placa Arduino.
Essa etapa deve ser feita sem as conexões com os circuito que será apresentado ao longo da aula.
Etapa 3 - Agora com seu código que permite a gravação do tiny monte o circuito abaixo numa protoboard.
Veja como fica:
Ao fim da montagem vamos gravar um código básico e verificar o funcionamento de tudo:
Atenção: Não existe pino de número "13" no ATtiny então é preciso mudar.
Vamos adotar o pino de número "0" para este teste.
Então basta mudar onde tem "13" para "0" no código do Blink.

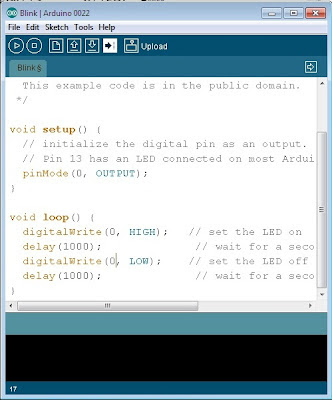

Tudo deve ficar como na imagem abaixo:
Faça a gravação do código clicando em Uploud.
Veja o vídeo do funcionamento deste código básico:
OBS: Caso você não tenha preparado o arduino para interfacear a gravação o código não será gravado no ATtiny.
A presença do capacitor de 10uF-16V é permitir que o código seja gravado no ATtiny. Assim com presença do capacitor no pino de RESET do Arduino não será possível a gravação de códigos no Arduino. Basta retirar o fio do Reset que tudo retorna ao normal.
Após a grvação uma mensagem em vermelho pode aparecer na IDE do arduino mas isso não afeta na gravação.
Feito os testes e após tudo estar "supimpa" você pode montar uma sheild para gravação de ATtiny.
Com ajuda de um saca Chip você pode retirar o "tiny" do soket e por outros e ir gravando, ou mesmo usar a interface para prototipação.
É possível usar uma placa de fácil prototipação ou fazer num software de CAD como o Proteus e corroer a trilha.
Veja como pode ficar:
*Futuramente o projeto no Proteus também estará disponível.
Veja o vídeo com o funcionamento da sheild:
Funções que o ATtiny suporta com o Arduino:
- pinMode()
- digitalWrite()
- digitalRead()
- analogRead()
- analogWrite()
- shiftOut()
- pulseIn()
- millis()
- micros()
- delay()
- delayMicroseconds()
